UTS 600

Lançamento

Hexafásica, completa e pronta para subestações digitalizadas. A mala de teste IEC 61850 nativa da linha ExS — 10 canais independentes (6I + 4V), GOOSE, Sampled Values e PTP em tempo real, bateria interna de até 8 horas.

Compra Locação

Solicitar orçamento Falar com especialista

Descrição do produto

A primeira mala hexafásica portátil do mundo

A UTS 600 é a primeira mala hexafásica portátil do mundo da linha ExS — com 10 canais analógicos independentes (6 de corrente e 4 de tensão), hardware IEC 61850 nativo para comunicação GOOSE e Sampled Values em subestações digitais, e bateria de lítio de 8 horas de autonomia. Com GPS/BDS integrado e certificação de calibração RBC/Inmetro inclusa.

Aplicação

A UTS 600 é indicada para comissionamento e manutenção de relés de proteção em subestações digitais, usinas fotovoltaicas, indústrias e plataformas de petróleo e gás.

Subestações

Plataformas de petróleo e gás

Usinas fotovoltaicas

Indústrias

Funções de proteção cobertas

ANSI 50/51Sobrecorrente de Fase

50N/51N/51GSSobrecorrente de Neutro e GS

ANSI 46Sobrecorrente de Sequência Negativa

ANSI 67/67NSobrecorrente Direcional de Fase e Neutro

ANSI 51VSobrecorrente Dependente de Tensão

ANSI 37Subcorrente

ANSI 27/59Sub e Sobretensão

ANSI 59NSobretensão de Sequência Zero

ANSI 47Sobretensão de Sequência Negativa

ANSI 81U/OSub e Sobrefrequência

ANSI 81RVariação de Frequência — ROCOF

ANSI 78Salto Vetorial

ANSI 32Direcional de Potência

ANSI 21Proteção de Distância

ANSI 21GSubimpedância

ANSI 40Perda de Excitação

ANSI 24Volts por Hertz

ANSI 25Check Sincronismo

ANSI 79Religamento

ANSI 87Diferencial (Monofásico)

ANSI 87TDiferencial de Transformador

ANSI 87BDiferencial de Barramento

ANSI 87LDiferencial de Linha

Hardware

10 Canais Analógicos Independentes

6 canais de corrente + 4 canais de tensão independentes — primeira mala hexafásica portátil do mundo.

Hardware IEC 61850 Integrado (GOOSE, SV, PTP)

Hardware para GOOSE, Sampled Values e PTP já instalado de fábrica — sem adaptadores externos. Requer licença de uso adquirida separadamente.

Bateria Interna de Lítio — 8 Horas

2 × 47,52 Wh — 8 horas de operação em campo sem fonte externa. Aprovada para transporte aéreo.

Simulador de Bateria DC Variável

Simula a tensão de bateria de subestação para testes de relés com alimentação CC.

GPS / BDS Integrado

Módulo de temporização GPS/BDS integrado com precisão < 1 µs para ensaios diferenciais e de sincronismo.

Classe 0,05 — Pode Ser Usada como Fonte Padrão

Precisão classe 0,05 com certificado de calibração RBC/Inmetro incluso — rastreabilidade completa para laudos técnicos e inspeções regulatórias.

Entradas e Saídas Digitais

Entradas digitais (contato seco ou molhado) e saídas digitais para disparo e sinalização de relés.

Proteção de Saída Avançada

Proteção contra curto-circuito, circuito aberto, sobrecarga e superaquecimento. Detecção de anti-clipping e alarme automático de ligação incorreta de cabos.

Protocolo IRIG-B

Sincronismo de tempo via IRIG-B para ensaios que exigem referência temporal precisa.

Configurações

Itens Padrão e Opcionais

Item	Padrão	Opcional
Hardware IEC 61850	Instalado de fábrica	Licença adquirida à parte
Display LCD touchscreen 10,1"	—	Opcional
Wi-Fi	—	Opcional
Bluetooth	—	Opcional
UTS LPIT	—	Opcional

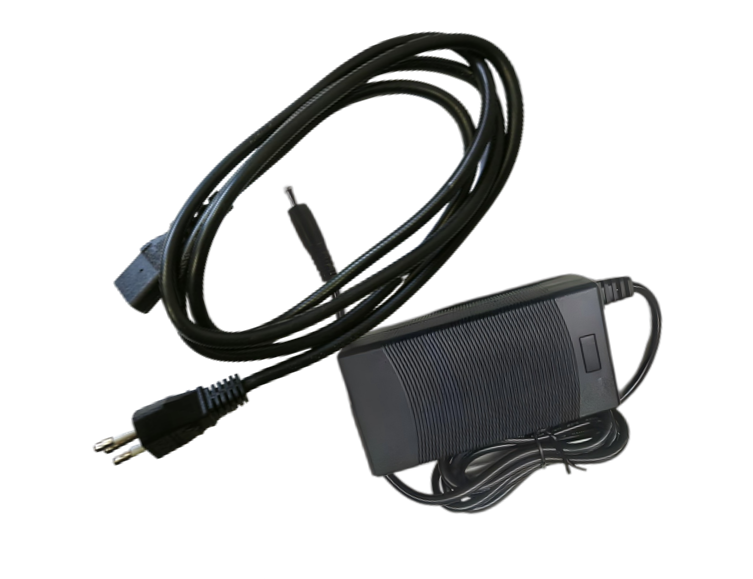

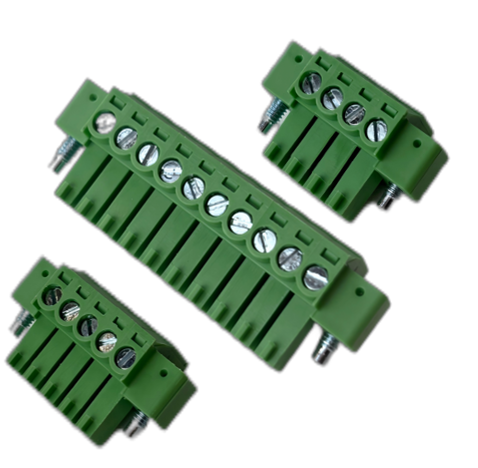

Acessórios ExS Compatíveis

Kit de Cabos de Teste

Padrão incluso

A primeira mala hexafásica portátil do mundo.

Solicite demonstração ou orçamento.

Solicitar orçamento ← Voltar ao Catálogo

Corrente CA
Número de canais	6 independentes
Faixa (por canal)	0 – 20 A (L-N) · 0 – 40 A (LL-N) · 0 – 60 A (LLL-N)
Potência	180 VA máx. (@ 20 A L-N)
Precisão	<0,02% Rd + 0,03% Rg (guar.) · <0,015% Rd + 0,01% Rg (típ.)
Resolução	1 mA
Corrente DC
Número de canais	3
Faixa	0 – 10 A (L-N)
Potência	145 W
Precisão	<0,04% Rd + 0,06% Rg (guar.) · <0,03% Rd + 0,01% Rg (típ.)
Resolução	1 mA
Tensão CA
Número de canais	4 independentes
Faixa	0 – 300 V (L-N)
Potência	35 VA máx. por canal (@ 300 V)
Precisão	<0,02% Rd + 0,03% Rg (guar.) · <0,015% Rd + 0,005% Rg (típ.)
Resolução	0,001 V
Distorção harmônica	<0,1% (guar.) · <0,05% (típ.)
Tensão DC
Número de canais	4
Faixa	0 – 300 V
Potência	40 W máx.
Precisão	<0,04% Rd + 0,06% Rg (guar.)
Resolução	1 mV
Frequência
Faixa	DC · 10 – 1.000 Hz · 3.000 Hz (transiente)
Precisão	± 5 ppm
Resolução	0,001 Hz
Fase
Faixa	-360° a 360°
Precisão (@ 50 Hz)	<0,2° (guar.) · ±0,1° (típ.)
Resolução	0,001°
Entradas Digitais
Quantidade	4 pares (contato seco ou molhado)
Tensão de entrada	9 – 300 V DC
Precisão temporal	<± 1 ms (0,001 – 1 s) · <± 0,1% (> 1 s)
Resolução temporal	36 µs
Saídas Digitais (Relés)
Quantidade	2 pares padrão (DO-1, DO-2) + 2 pares rápidos (DO-3, DO-4)
Tipo	Contatos livres de potencial
Tempo de resposta	≤ 10 ms (padrão) · < 100 µs (rápidos)
Sincronização de Tempo
GPS / BDS	Módulo integrado · precisão < 1 µs
IRIG-B	Entrada dedicada · precisão < 1 µs
PTP (IEEE 1588)	Via porta Ethernet IEC 61850
Comunicação IEC 61850 e Interfaces
GOOSE	Publicação e assinatura nativas
Sampled Values	IEC 61850-9-2 (opcional — 3 × 100Base-Fx + 1 × 1000Base-Fx fibra óptica)
Ethernet	1 × RJ45 10/100 Mbps
USB	USB 2.0
Wi-Fi	2,4 GHz integrado
Dados Gerais
Display	LCD touchscreen 10,1" (opcional)
Peso	3,8 kg
Dimensões	288 × 185 × 95 mm
Alimentação	110 – 240 V AC · 50/60 Hz
Bateria	2 × 47,52 Wh (10,8 V) · carga 0–80% em 2 h · 0–100% em 4 h
Autonomia	Até 8 horas
Classe de precisão	0,05
Calibração	RBC / Inmetro (incluso)
Garantia	3 anos
Software incluso	UTS Control Center · hardware IEC 61850 instalado (licença adquirida separadamente)
